CZ/ZA型化工泵

化工泵用途：離心流程泵（不銹鋼材質）廣泛用于石油、化工、冶金、合成纖維、制藥、食品、合成纖維等部門用于輸送堿性腐蝕介質；滑片泵使用于輸送任何酸性、堿性腐蝕性介質；IH/ZA/ISA型化工泵（不銹鋼材質）用于工業、城市給水、排水、亦可用于農田、果園排灌，供輸送清水或物理及化學性質類似清水的其他液體之用。

化工泵按使用條件分類：

1）大流量及微流量泵：流量分別為300m3/min及0.O1L/min；2）高溫泵及低溫泵：高溫達500℃，低溫至一Z53℃；3）高壓泵及低壓泵：高壓達200MPa，真空度為2.66---10.66kPa （20—80mmHg）；4）高速泵及低速泵：高速達24000r /min，低速5—10r/min；5）準確的計量泵：流量的計量精度達±0. 3%；6）高粘度泵：粘度達數千帕秒（Pa·s）。
化工泵的工作原理負壓泵：開泵前，吸入管和泵內必須充滿液體。開泵后，葉輪高速旋轉，其中的液體隨著葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，IH化工泵，射出的液體在泵殼擴散室內速度逐漸變慢，化工泵廠家，壓力逐漸增加，然后從泵出口，排出管流出。此時，在葉片中心處由于液體被甩向周圍而形成既沒有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，化工泵，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

技術問題：

正壓泵：主要指液下泵其工作原理以加油站潛油泵 和長軸液下泵為例，潛油泵是將電機和泵一起浸入罐底，電機帶動葉輪增壓將介質推送到地面目標，長軸液下泵是將泵和電機分開用長軸連接，ZC化工泵，其工作原理是正壓輸送介質，因此解決了負壓輸送介質時產生的氣阻問題和葉輪的汽蝕問題。潛油泵的電機不在液面上，而是在液面下。電機是潛沒電機，與泵輪連接成一體潛在液體里，這樣設計的主要優點是:泵的軸承只有幾百毫米，沒有長軸，不會出現擺動問題，運行平穩，聲音很小，幾乎沒有磨損。

化工泵簡介：

ZA/ZE型化工流程泵，按照API610和 VDMA24297（輕/中型）規范而設計、生產的產品。ZA/ZE型化工流程泵為單級、單吸、徑向剖分臥式離心泵，軸向吸入、徑向排出。ZA型泵體為腳支撐，ZE型泵體為中心支撐。
該系列泵具有高效節能、性能穩定、適應范圍廣、維護方便的特點。從電動機端看，泵的旋轉方向為順時針方向旋轉。

應用范圍：

ZA/ZE型化工流程泵適用于輸送各種中性及腐蝕性的液體（各種濃度和溫度的酸、堿、鹽及液態石油化工產品、有機化合物等），其溫度范圍為-80℃～450℃，ZA型泵壓力高達2.5Mpa，ZE型泵壓力高達5.0Mpa。該系列產品廣泛適用于煉油廠、石油化學工業、煤加工工業和低溫工程?；瘜W工業、造紙及制糖業和普通流程工業。供水廠、海水淡化廠、發電廠、供暖和空氣調節系統以及環保工程、船舶及海上工業等。
性能范圍(設計點)
口徑：25~400mm
流量：5.5~2600m3/h
揚程：16~250m
工作壓力：ZA  ~2.5MPa  ZE  ~5MPa
工作溫度：ZA：-80℃~+200℃，ZE：-80℃~+450℃

ZA不銹鋼化工離心泵型號意義

如： ZA50-32-125
注： ZA 化工流程泵 ，  50 入口直徑 mm  ， 32  出口直徑mm ，125  葉輪直徑mm，

ZA型不銹鋼化工離心泵型號參數及選型:


ZA化工泵型號參數選型
型號	轉速	流量(m3/h)	流量(L/S)	揚程 (m)	效率 (%)	軸功率 (Kw)	配用功率			汽蝕余量(m)	重量 (kg)
							介質密度
							1.0	1.35	1.85
ZA50-32-125	2900	12.5	3.47	20	51	1.33	2.2	3.0	4.0	2.0	45
	1450	6.3	1.74	5.0	45	0.19	0.55	0.55	0.55	2.0	45
ZA50-32-160	2900	12.5	3.47	32	46	2.37	3.0	4.0	5.5	2.0	49
	1450	6.3	1.74	8.0	40	0.34	0.55	0.75	1.1	2.0	49
ZA50-32-200	2900	12.5	3.47	50	39	4.36	5.5	7.5	11	2.0	59
	1450	6.3	1.74	12.5	33	0.65	1.1	1.1	1.5	2.0	59
ZA50-32-250	2900	12.5	3.47	80	33	8.25	11	15	18.5	2.0	93
	1450	6.3	1.74	20	27	1.27	2.2	2.2	3.0	2.0	93
ZA65-50-125	2900	25	1.53	2.0	62	2.2	3.0	4.0	5.5	2.0	47
	1450	12.5	6.94	5.0	55	0.31	0.55	0.55	0.75	2.0	47
ZA65-50-160	2900	25	2.78	32	57	3.82	5.5	7.5	11	2.0	53
	1450	12.5	6.94	8.0	51	0.53	0.75	1.1	1.5	2.0	53
ZA65-40-200	2900	25	2.92	50	52	6.55	11	11	15	2.0	63
	1450	12.5	6.94	12.5	46	0.93	1.5	2.2	2.2	2.0	63
ZA65-40-250	2900	25	2.92	80	46	46	15	3.0	30	2.0	99
	1450	12.5	6.94	20	39	39	2.2	37	4.0	2.0	99
ZA65-40-315	2900	25	3.06	125	39	39	30	5.5	55	2.0	116
	1450	12.5	6.94	32.0	33	33	5.5	5.5	7.5	2.0	116
ZA80-65-125	2900	50	13.9	20	69	3.95	5.5	7.5	11	3.0	52
	1450	25	6.94	5.0	64	0.53	0.75	1.1	1.5	2.5	52
ZA80-65-160	2900	50	13.9	32	67	6.5	11	11	15	2.3	57
	1450	25	6.94	8.0	62	0.88	1.5	1.5	2.2	2.3	57
ZA80-50-200	2900	50	13.9	50	63	10.8	15	18.5	30	2.5	65
	1450	25	6.94	12.5	54	0.83	1.1	1.5	2.2	2.0	65
ZA80-50-250	2900	50	13.9	80	58	18.8	30	37	45	2.5	103
	1450	25	6.94	20	52	2.62	4.0	5.5	7.5	2.0	103
ZA80-50-315	2900	50	13.9	125	52	32.73	45	55	75	2.0	121
	1450	25	6.94	32	48	4.54	7.5	7.5	11	2.0	121
ZA100-80-125	2900	100	27.8	20	73	7.47	11	15	18.5	4.5	57
	1450	50	13.9	5.0	68	1.0	1.5	2.2	3.0	3.5	57
ZA100-80-160	2900	100	27.8	32	73	11.9	15	22	30	4.3	87
	1450	50	13.9	8.0	69	1.58	2.2	3.0	4.0	3.4	87
ZA100-65-200	2900	100	27.8	50	72	18.9	30	37	45	3.9	96
	1450	50	13.9	12.5	68	2.5	3.0	4.0	5.5	2.5	96
ZA100-65-250	2900	100	27.8	80	68	32.0	45	55	75	3.6	115
	1450	50	13.9	20	63	4.3	5.5	7.5	11	2.5	115
ZA100-65-315	2900	100	55.6	125	62	54.9	75	90	132	3.2	166
	1450	50	27.8	32	58	7.5	11	15	18.5	2.0	166
ZA125-100-200	2900	200	55.6	50	77	35.4	45	55	90	5.0	99
	1450	100	27.8	12.5	73	4.66	7.5	11	15	2.9	99
ZA125-100-250	2900	200	55.6	80	75	58.1	11	110	132	4.5	151
	1450	100	27.8	20	72	7.56	132	15	18.5	2.3	151
ZA125-100-315	2900	200	55.6	125	72	94.56	18.5	160	220	4.5	166
	1450	100	27.8	32	65	13.41	18.5	22	30	2.8	166
ZA125-100-400	1450	100	27.8	50	55	14.74	18.5	30	37	2.5	211
ZA150-125-250	1450	200	55.6	20	77	14.1	30	30	37	2.5	165
ZA150-125-315	1450	200	55.6	32	75	23.2	30	37	55	2.8	196
ZA150-125-400	1450	200	55.6	50	70	38.9	55	75	90	2.8	238
ZA200-150-250	1450	400	111.1	20	77	28.3	37	55	75	2.5	195
ZA200-150-315	1450	400	111	32	79	44.1	55	75	110	4.0	269
ZA200-150-400	1450	400	111	50	78	39.8	90	132	160	3.5	290

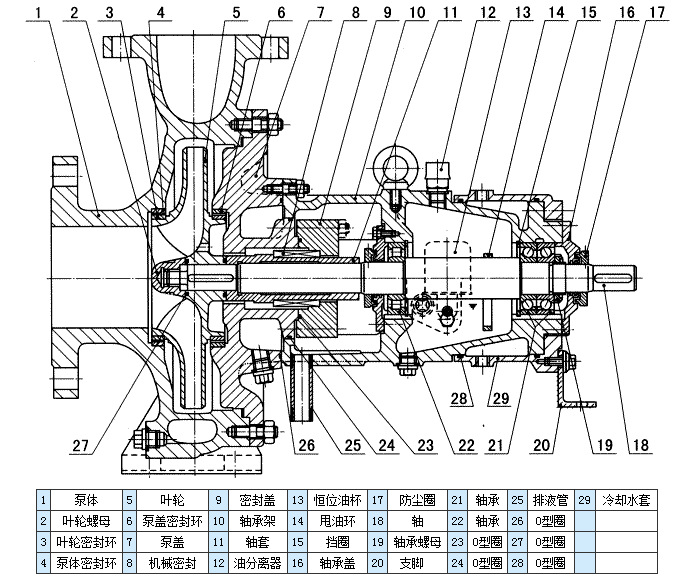

結構圖：
